空压机系统设备的配置选型问题

恒捷机电-20年专注博莱特空气压缩机一站式高质服务。

一、空压机系统设备的常见配置方式有以下三种：

1、空压机—储气罐---油水分离过滤器---除尘过滤器---除油过滤器---（后置用气设备）。

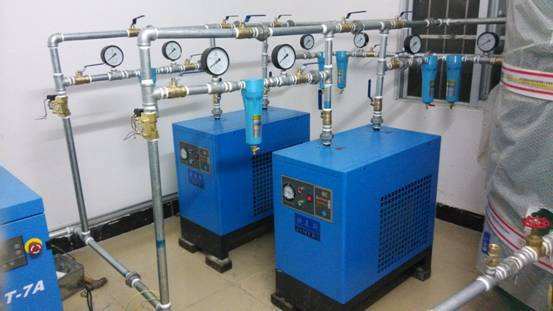

2、空压机--储气罐---油水分离过滤器---冷冻式干燥机---除尘过滤器---除油过滤器---（后置用气设备）。

3、空压机--储气罐---油水分离过滤器---冷冻式干燥机---除油过滤器---吸附式干燥机---除尘过滤器---（后置用气设备）。

首先每一级过滤器在系统中都有不同的作用，一般都会对后置用气设备起到较好的保护作用；其次基于后置用气设备的要求（气体的温度湿度纯净等），需要选择安装冷冻/吸附式干燥机及除油/除尘过滤器进行多次的气体过滤，达到用气设备的用气标准，这样能保证产品线的质量也减少避免设备粗糙使用的故障和维护。

在现在市场中，还也存在着很多在基础上简化过后的配置存在，但一般来说简化配置会存在一些问题隐患。结合几个案例进行说明：

1、 如不配油水分离器；会造成进入冷冻式干燥机空气含水量过大，冷冻式干燥机负荷增加，影响空气质量；大量油污，粉尘颗粒进入冷冻式干燥机，会造成冷冻式干燥机排水器易堵塞，冷冻式干燥机铜管壁有油污杂质积聚造成散热效果变差。

2、 如不配储气罐；因为储气罐具有缓冲气流和降温作用，并可以除去部分液态水，在压力不稳定时脉冲气流对冷冻式干燥机冲击较大。

3、 如没有预处理就直接连接吸附式干燥机，如：空压机----除油过滤器---吸附式干燥机----除尘过滤器，这样配置对吸干机的负荷非常大，尤其是进气温度较高的情况下，其处理效果会较差，还容易引起消音器大量喷水，对吸干机阀门寿命有较大影响。

4、 如进入冷冻式干燥机压缩空气温度过高或环境散热不好，则很容易引起冷冻式干燥机高压跳机或效果不佳，整机运行不稳定。

二、冷冻式干燥机的选型，应该注意下面几点：

1、 选型中必须考虑空压机流量、压力、环境温度，一般情况下配置干燥机流量大小比较空压机流量应该一致或适当放大，但尽量要避免配小。

2、 排气温度较高的情况下，需加配后部冷却器，如果用户环境温度相对较差，对大机组优先选配水冷式干燥机。在保证进气温度在45℃以下，夏天环境保持在38℃以下的，可选配常温型冷冻式干燥机。

3、 在整个系统的配置中，一般每台冷冻式干燥机或每支过滤器都要考虑0.02Mpa的压降。在干燥机进出口应安装旁通阀,以方便设备维护检修。
